ZN23-40.5 Высоковольтный вакуумный выключатель внутренней установки выкатного исполнения

Detalles gráficos

● Общее описание

Вакуумный выключатель внутренней установки ZN23-40.5 используется различных типов РУ, т-аких как JYN1-35 и GBC-35. Он широко используется для сетей напряженинем 40.5 кВ, что соответст-вует стандартам GB1984-2003. В данный выключатель входит: отсек вакуумного выключателя, отсек изоляции и отсек TH.

Структурные характеристики:

1.Данный вакуумный выключатель имеет воздушную изоляцию и может предотвращать утечки

при нормальной работе.

2.Используется приводной механизм типа CD19N. Линия вывода соответствует требованиям вак-уумных камер. Характеризируется высокой надёжностью, долгим сроком службы, простотой в обслу-живании

● Условия эксплуатации

1. Температура окружающей среды：максимум +40℃，минимум -15℃

2. Относительная влажность: средняя влажность в течение дня должна быть не более 95％, средняя вла-жность в течение месяца должна быть не более 90％

3. Интенсивность землетрясения：не превышающая 8 баллов.

4. Давление насыщенного пара：среднее давление в течение дня не должно превышать 2.2 кПа；среднее давление в течение месяца не должно превышать 1.8 кПа；

5. Высота над уровнем моря：не превышающая 1000 м. (не включая специальные требования )

6. Оборудование должно устанавливаться в пожаробезопасных и взрывобезопасных местах, не подверженных загрязнению, химическому воздействию или сильной вибрации.

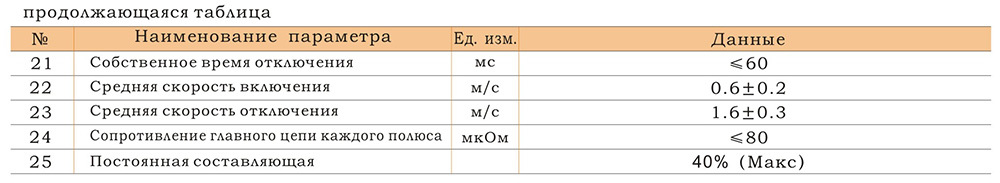

● Основные технические параметры
