● Generalidades
Disyuntor interior de vacío de alta tensión VIB3-12/T se utiliza para el sistema de energía con corriente alterna trifásica 50(60),3.6-24kV. Sirve para empresas industriales y mineras, centrales eléctricas y subestaciones como el cierre y la apertura de la corriente de carga, corriente de sobrecarga, corriente de fallo. Y es adecuado en ocaciones donde se requieren frecuentes operaciones. Se utiliza ampliamente en los proyectos de la planta de energía, red de energía, petroquímica, metalugia, metros, aeropuerto, edificios, etc.
● Condiciones ambientales y Ancho de gabinete equipado
Temperatura del entorno:temperatura máxima +40℃, y el promedio medido durante 24H no más de 35 ℃, temperatura mínima -15℃.
Altitud: no más de 1000m;
Humedad relativa: humedad relativa media al día ≤95%humedad relativa media al mes ≤90%;
Presión de vapor media al día: ≤2.2kPa, Presión de vapor media al mes: ≤1.8kPa;
Aire ambiente: no está contaminado significantivamente por el polvo, el humo, gases corrosivos o inflamables, vapor y niebla salina.
Ancho de gabinete equipado:650mm,800mm,1000mm.
● Características del producto
1.Disyuntor adopta mecanismo de funcionamiento, mango inteligente integrado, el diseno general es muy razonable, hermoso y simple.
2.Los componentes eléctricos son de diseno modular, es fácil para desmontaje, también fácil de reemplazar a los componentes eléctricos danados;
3.Disyuntor adopta cilindro de aislamiento, se mejora el rendimiento de aislamiento del mismo.
4.Alta vida, disyuntores pueden cumplir con el nivel M2 vida mecánica, eléctrica E2 vida.
5.Un excelente rendimiento decorte, lo que es ideal para satisfacer las cargas inductivas y capacitivas.
6.Con buena versatilidad, adaptado a la corriente principal del armario de distribución, también se puede utilizar solo, son intercambiables con productos similares nacionales.
7. Hay dos tipos de instalación de unidades fija y de carro de mano para satisfacer las diferentes necesidades del equipado de la cabina y interruptor de circuito.
● Parámetros técnicos

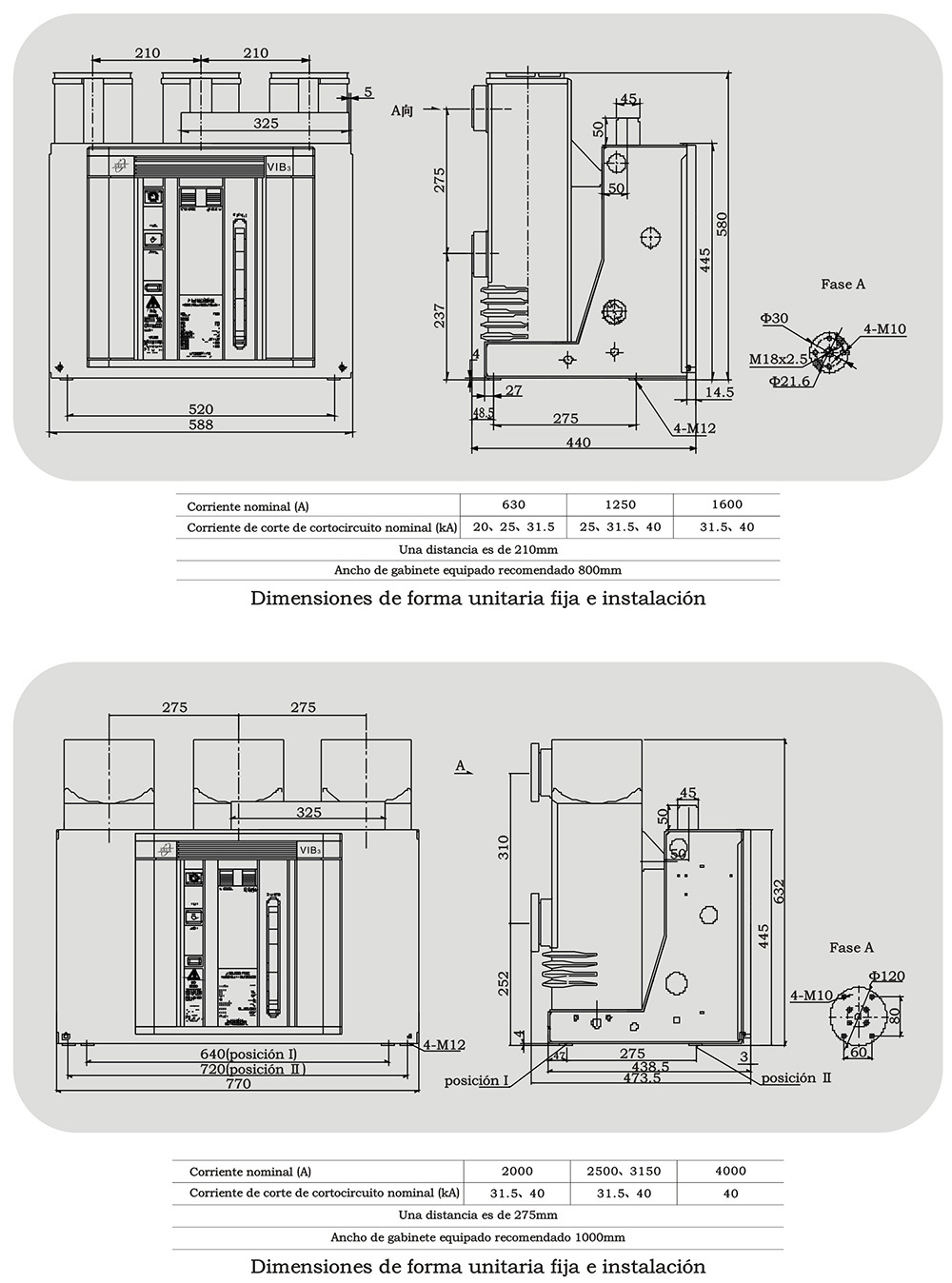

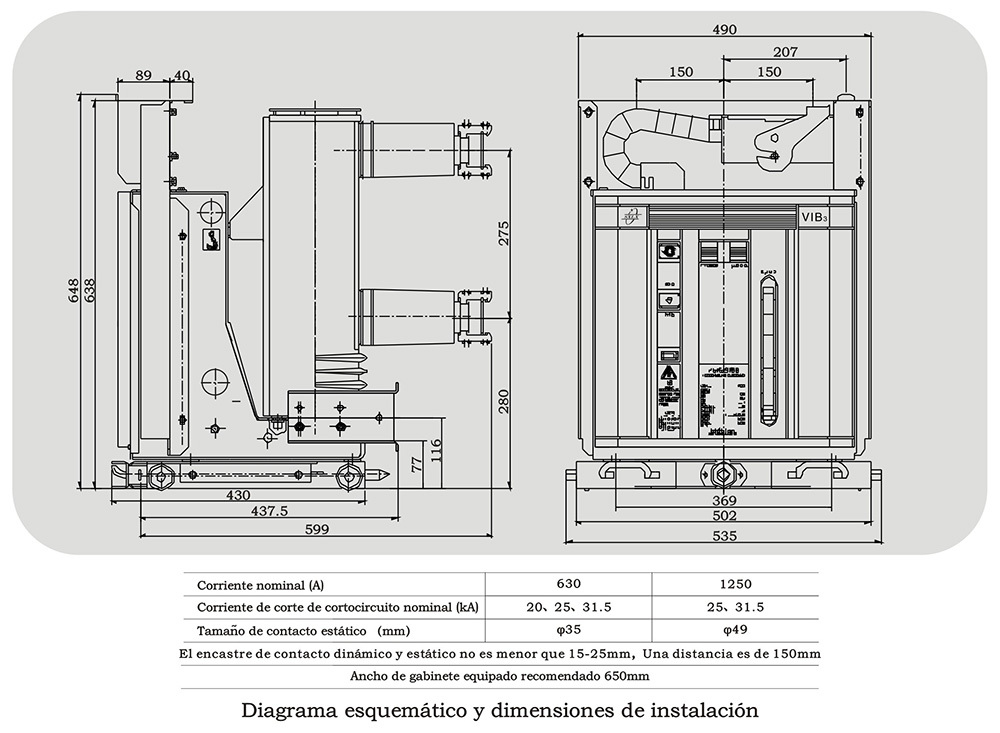

● Diagrama esquemático y dimensiones de instalación

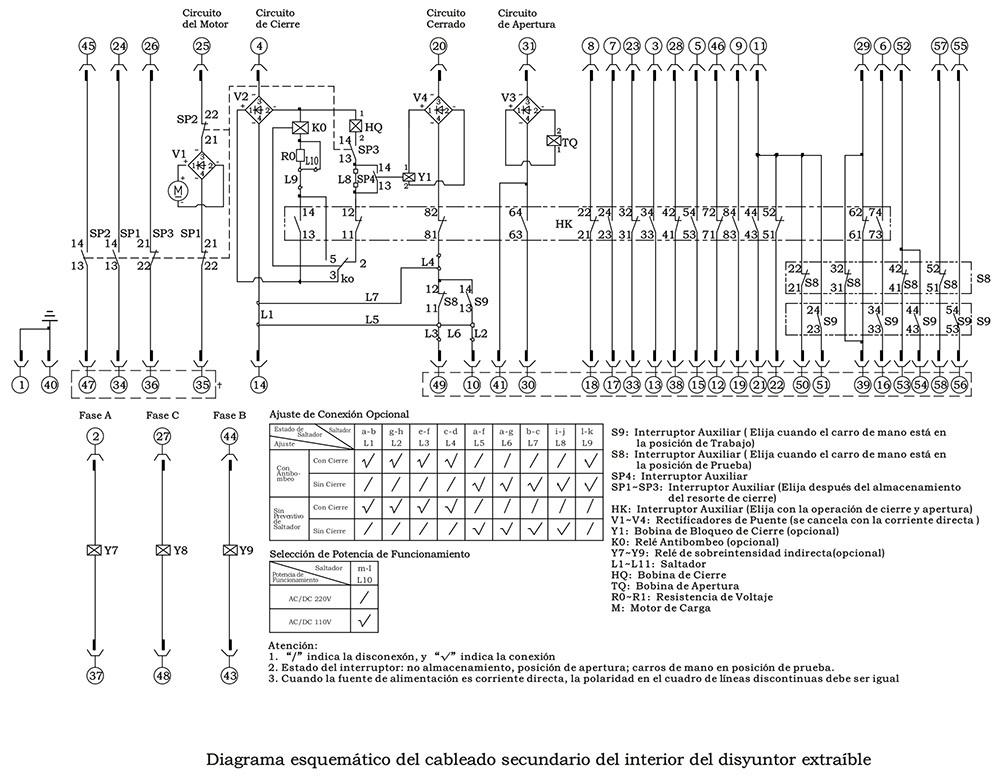

● Diagrama esquemático del cableado secundario típico
